제품 소개



오랜 기간 디지털 오디오 솔루션 분야에서 인정 받은 AUDIOTRAK 만의 독자적인 설계와 확고한 기술력으로 제작된 PRODIGY CUBE2는 컴퓨터 기반에서 최상의 멀티미디어 오디오 시스템을 완성시킵니다. 윈도우10에서 안정된 호환성을 제공하며, USB인터페이스를 기반으로 강력하면서도 높은 해상도의 듀얼 헤드폰 앰프와 최고급 콘덴서가 적용된 RCA 라인출력, 그리고 Optical과 고품질 트랜스포머가 적용된 정밀한 Coaxial디지털출력을 장착하여 고품질의 오디오 솔루션을 제공합니다. 아날로그 출력단과의 간섭을 원천적으로 차단한 고성능 마이크앰프 회로가 적용된 고품질의 마이크 입력 단자를 채용하여 보컬녹음 및 유튜브 방송, 온라인 강의, 인터넷 원격수업 등에서의 활용에 있어 뛰어난 성능을 발휘합니다.





■ USB 인터페이스 기반의 D/A컨버터

24bit/96㎑대응의 USB 오디오 컨트롤러 칩셋과 Wolfson microelectronics사의 고성능 D/A컨버터를 탑재하고 소켓방식으로 교체 가능한 OPAMP를 적용하여 Hi-Fi 오디오 품질의 출력이 가능합니다. USB 전원만으로도 충분한 구동력을 가지며, 별도의 드라이버 설치가 필요 없이 윈도우 10에 내장된 최신 버전의 USB Audio Class Driver로 구동되는 최상의 USB 오디오 솔루션을 제공합니다.



■ 강력한 헤드폰 앰프

스테레오 미니 규격과 스테레오 폰 규격을 모두 지원하여 별도의 변환 젠더가 필요 없는 듀얼 헤드폰 출력은 150옴의 헤드폰 사용 시에도 충분한 구동력을 발휘하며 D/A컨버터와 고성능OPAMP를 경유한 깨끗하면서도 높은 해상도의 음질을 제공합니다. 스테레오 미니 규격의 헤드폰 출력단자에는 저임피던스 대응의 이어폰에 대한 보호 회로가 적용되어 다양한 헤드폰에 최적화되어 있습니다.



■ 고품질 디지털출력

24bit/96㎑ 대응 Bit-Perfect 무손실 PCM 디지털 출력을 지원하며, 광(Optical)/동축(Coaxial) 단자를 모두 채택하여 다양한 디지털 기기와 손쉽게 접속이 가능할 뿐만 아니라 Dolby Digital / DTS Audio Pass-Through 지원으로 돌비디코더 기능이 내장된 리시버앰프, 사운드바, 홈시어터 스피커와 연결하여 리얼 5.1채널 서라운드 사운드를 즐길 수 있습니다.





■ 최고급 콘덴서 채용

회로상의 모든 전해 콘덴서를 하이파이 오디오전용 SamYoung AHS Series Electrolytic Capacitor로 구성하여 안정성과 고음질을 확보하였습니다. 아날로그 출력 L, R 커플링 회로에 SamYoung LL(Low leakage) Series 채용 및 OPAMP 전원단에 SamYoung 사의 최고급 Low-ESR Electrolytic Capacitor를 채용하였습니다.





■ 고성능 마이크앰프

HI-Fi 오디오의 음질을 제공함과 동시에 고성능 마이크 앰프를 탑재하여 PC게임, 인터넷 전화, 인터넷 음악방송 등에 적극적으로 활용할 수 있으며 아날로그 출력단과 하드웨어적으로 완전하게 독립되어 출력 음질과의 간섭을 원천적으로 차단함으로써 고음질의 입/출력이 가능합니다.





■ 제품 스펙

· 인터페이스 : USB 인터페이스 (USB 1.1 / USB 2.0 Full Speed대응)

· 아날로그 입력 : 마이크입력 (3.5mm, 권장 16bit / 48㎑)

· 아날로그 출력 : 라인출력 (RCA), 듀얼 헤드폰 출력 (스테레오폰, 스테레오미니)

· 디지털 출력 : Optical / Coaxial

· 디지털 출력 방식 : PCM Stereo,  AC3 Pass-through

· 헤드폰임피던스 : 16∼150Ω

· OPAMP 회로 : LME49720 (소켓방식)

· D/A 컨버터 : 울프슨 WM8776

· 다이나믹레인지 : 108dB

· 대응 주파수 : 최대 24bit / 96㎑

· OPAMP 구동 전압 : ±5V(양 전원방식으로 최대10V)

· 전력 공급 : USB 버스파워

· 대응 OS : 윈도우10 및 하위 운영체제 호환(윈도우8 / 8.1)

· 크기(mm) : 94 X 90 X 22 (W x D x H)



※ 상기 제품스펙은 성능향상을 위해 예고 없이 변경될 수 있습니다.





■ 제품 구성물

- PRODIGY CUBE2 본체

- 사용설명서

- USB 케이블 (A to B)













각 부분 설명












①&② 헤드폰출력 (6.3mm 스테레오 폰 / 3.5mm 스테레오 미니)

헤드폰 및 이어폰을 연결합니다. 스테레오 미니단자에는 저임피던스 대응의 이어폰에 대한 보호회로가 적용되어 저임피던스의 일반적인 이어폰사용에 최적화되어 있습니다.



※주의 : 연결 시에는 가급적 기기의 볼륨을 최소로 하여 연결하는 것이 좋으며, 이어폰 및 헤드폰 이외의 기기를 연결하면 제품 고장의 원인이 될 수 있습니다.



③ 마이크입력 (3.5mm 모노)

고감도 마이크 앰프를 탑재하여 녹음, 유튜브 방송 등에서 활용할 수 있으며, 하드웨어적으로 아날로그 출력단과 완전하게 분리되어 출력음질에는 영향을 미치지 않습니다.



※주의 : 입력 모니터링 기능과 스테레오 믹서 기능은 지원하지 않습니다. (마이크 입력의 활용 페이지 참조)



④ 출력 셀렉터

헤드폰출력과 라인출력을 선택합니다. 기본적으로 헤드폰출력이 선택되어 있으며, 셀렉터를 누르면 라인출력이 선택됩니다.



⑤ 볼륨 조절

헤드폰출력 및 라인출력의 레벨을 조절합니다.

(광출력은 디지털 신호이므로 아날로그 볼륨조절기로 음량이 제어되지 않습니다)



⑥ STAN-BY LED (Green)

기기의 전원 ON/OFF 상태를 표시합니다.



⑦ USB Link LED (Yellow)

컴퓨터에서 PRODIGY CUBE2를 정상적으로 USB AUDIO장치로 인식을 한 상태를 표시합니다.

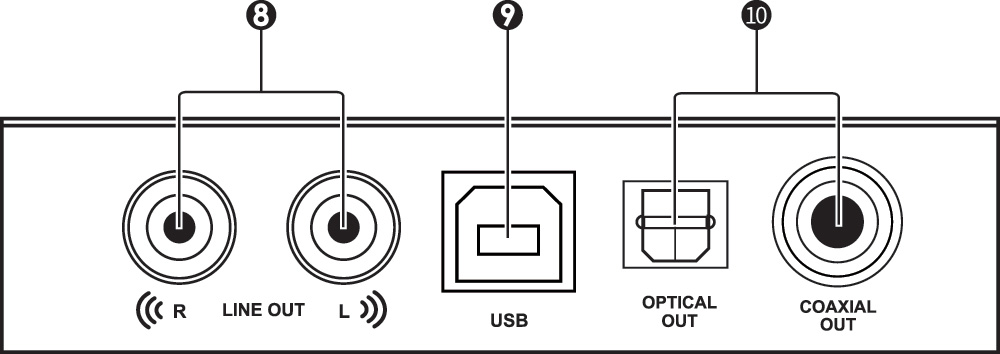

⑧ 라인출력 (RCA)

라인출력단자에는 인티앰프, 파워앰프, 앰프내장형 스피커 등을 연결합니다.



※주의 : 앰프가 내장되어 있지 않은 패시브 스피커는 반드시 앰프를 사용하여 연결하시기 바랍니다.


⑨ USB 연결단자
안정된 전원공급을 위해 컴퓨터 본체에 있는 USB포트에 연결합니다.

※주의 : 24bit/96㎑의 넓은 대역폭과 안정된 전원공급을 위해 컴퓨터 본체의 USB포트에 직접 연결하여 사용하시기 바랍니다.

⑩ 디지털 출력 (Optical / Coaxial)
24bit/96㎑대응의 디지털 출력이 가능하며 리시버, 디코더 등을 연결합니다.


설치
제품 구입시 제공되는 USB 케이블을 사용하여 데스크탑 또는 노트북 USB 포트에 PRODIGY CUBE2를 연결합니다.
※ PC 연결시 윈도우 10에 내장된 최신 버전의 Microsoft USB Audio Driver가 자동으로 인식되어 작동하므로 별도의 드라이버 설치가 필요하지 않습니다.

윈도우 10 사운드 제어판 설정
윈도우 10 – 제어판 – 소리를 실행하거나 또는 윈도우 10 작업표시줄 오른쪽의 스피커 아이콘 마우스 우클릭 – 소리를 누르면 사운드 제어판이 실행됩니다.
※ PC 연결시 윈도우 10 – 제어판 – 소리(사운드 제어판)에 PRODIGY CUBE2가 자동으로 등록됩니다.

윈도우 10 소리 재생 기본장치 설정
윈도우 10 – 제어판 – 소리(사운드 제어판) – 재생 탭에서 SPDIF 인터페이스 PRODIGY CUBE2를 선택하고 기본값으로 설정을 클릭하여 SPDIF 인터페이스 PRODIGY CUBE2를 윈도우 10 소리 재생 기본 장치로 설정하세요.

※ 윈도우 10 소리 재생 기본장치를 SPDIF 인터페이스 PRODIGY CUBE2로 설정 시 기본적으로 아날로그 출력 (후면 RCA 라인아웃, 전면 3.5폰잭, 6.35폰잭)에서 소리출력을 사용할 수 있으며, 동시에 광출력과 코엑시얼 단자에서 PCM 디지털 신호가 출력됩니다.






디지털 출력 사용 (PCM Stereo / Dolby Digital / DTS Audio)

PRODIGY CUBE2는 광출력과 고품질 트랜스포머가 적용된 정밀한 코엑시얼 디지털출력을 채용하여 최대 24비트 96kHz의 PCM 스테레오 디지털 출력을 지원하며, 돌비디코더 기능이 내장된 리시버앰프, 사운드바, 홈시어터 스피커와 연결하여 팟플레이어 및 윈도우 10 넷플릭스앱 등에서 지원하는 패스쓰루(Pass-through) 디지털 출력으로 리얼 5.1 서라운드 사운드를 감상할 수 있습니다.



DTS Audio/ Dolby Digital 패스쓰루(Pass-through) 디지털 출력

윈도우 10 사운드 제어판 – 재생 – PRODIGY CUBE2 – 속성 – 지원되는 형식 –인코딩 형식에서 DTS Audio와 Dolby Digital테스트를 할 수 있습니다.








※ 샘플 속도 항목은 디지털 수신기에서 지원하는 PCM신호의 샘플레이트 체크 및 테스트를 수행할 수 있으며, 외부 디코더 사용시 패스쓰루 설정 방법은 오디오트랙 홈페이지에 자세히 기재되어 있으니 참고하세요.





기본 형식 (공유 모드 샘플 속도 및 비트 수준 선택)



윈도우 10 사운드 제어판 – 재생 – PRODIGY CUBE2 – 속성 – 고급에서 공유모드 샘플 속도 및 비트 수준을 선택합니다. (아날로그 출력 및 디지털 출력 공통)





※ 윈도우10 넷플릭스앱, 팟플레이어 등에서 Dolby Digital / DTS Audio 패스쓰루 출력을 사용하거나 또는foobar2000, JRiver Media Center 등에서 지원하는 WASAPI 출력 사용시에는 반드시 단독 모드에 체크하세요.



※ 재생과 녹음을 동시에 사용하는 Full Duplex Mode로 작동하는 경우 재생과 녹음 둘 다 24비트로 설정하면 안 됩니다. 만일 재생과 녹음을 동시에 사용하는 경우 재생과 녹음 둘 다 24비트로 설정하게 되면 시스템 상의 USB 대역폭 제약으로 인하여 장치가 작동을 중지하게 되니 재생과 녹음을 동시에 사용해야 하는 경우에는 재생 또는 녹음 중에서 하나는 반드시 16비트로 설정하시기 바랍니다.



윈도우 10 소리 녹음 기본장치 설정
마이크 녹음 / 윈도우 재생음 녹음
PRODIGY CUBE2에서 지원하는 마이크 녹음 기능(마이크)과 윈도우 재생음 녹음 기능 (SPDIF 인터페이스) 중에서 선택적으로 사용할 수 있습니다.

녹음 기능을 사용하려면 윈도우10 – 제어판 – 소리(사운드 제어판)을 실행하고 사운드 제어판 – 녹음 탭에서 사용하려는 해당 장치를 선택합니다.






1. 마이크 녹음

마이크 녹음을 하려면 윈도우10 – 제어판 – 소리(사운드 제어판)을 실행하고 사운드 제어판 – 녹음 탭에서 마이크 PRODIGY CUBE2를 선택, 기본값으로 설정을 클릭하여 소리 녹음 기본 장치로 설정하세요.



2. 윈도우 재생음 녹음

윈도우에서 재생되는 소리를 손실 없이 녹음할 수 있습니다. 윈도우 재생음 녹음 기능을 사용하려면 윈도우 10 사운드 제어판 – 녹음 탭에서 SPDIF 인터페이스 PRODIGY CUBE2를 선택하고 기본값으로 설정을 클릭하여 소리 녹음 기본 장치로 설정하세요.



※ PRODIGY CUBE2는 ‘스테레오 믹스’ 기능을 지원하지 않으니 참고하세요.




마이크 녹음시 인풋 게인 설정
마이크 – 속성 – 수준 탭에서 마이크 인풋 게인을 조절할 수 있습니다. PRODIGY CUBE2에는 기본적으로 고감도 마이크앰프 회로가 채용되어 있으므로 마이크 인풋 게인을 과도하게 올릴 필요가 없습니다. 마이크 인풋 게인을 너무 높게 설정하면 마이크 녹음시 클리핑이 발생될 수 있으니 주의하세요.




※ 마이크 인풋 모니터링 기능은 지원하지 않습니다. 마이크 녹음 볼륨 조절 시에는 윈도우10 음성 녹음기 앱으로 테스트 녹음을 하면서 적절한 볼륨을 확인하시기 바랍니다.

※ 마이크 – 속성 – 수신 대기 항목의 이 장치로 듣기에 체크하면 마이크 입력을 스피커로 들을 수는 있지만 마이크 녹음시 이 장치로 듣기에 체크하면 소리가 울릴 수 있으니 마이크 녹음시에는 이 장치로 듣기에 체크하지 마세요.

※ 윈도우 10에서 지원하는 이 장치로 듣기 옵션은 입력 장치의 녹음 신호를 가로채서 출력장치에 전달하는 루프백 레코딩 기능에 불과하므로 입력과 출력 사이에 약 300 ~ 400ms정도의 딜레이가 발생하니 사용에 주의하세요.


기본 형식 (공유 모드 샘플 속도 및 비트 수준 선택)
마이크(또는 SPDIF 인터페이스) – 속성 – 고급에서 녹음시 사용할 샘플 속도 및 비트 수준을 선택합니다.






※ 재생과 녹음을 동시에 사용하는 Full Duplex Mode로 작동하는 경우 재생과 녹음 둘 다 24비트로 설정하면 안 됩니다. 만일 재생과 녹음을 동시에 사용하는 경우 재생과 녹음 둘 다 24비트로 설정하게 되면 시스템 상의 USB 대역폭 제약으로 인하여 장치가 작동을 중지하게 되니 재생과 녹음을 동시에 사용해야 하는 경우에는 재생 또는 녹음 중에서 하나는 반드시 16비트로 설정하시기 바랍니다.









 활용 연결도
























 OPAMP 교체시 주의사항







PRODIGY CUBE2는 교체 가능한 OPAMP가 소켓방식으로 적용되어 있어 음악적 취향에 따라 OPAMP교체가 가능합니다. OPAMP를 교체할 경우에는 케이스를 분리해야 하며 아래 그림과 같이 OPAMP와 소켓의 홈이 있는 부분의 방향이 일치하게 장착합니다. 반드시 사용 가능한 규격의 OPAMP를 사용해 주시기 바랍니다.










사용 가능한 OPAMP 규격

Dual type, DIP방식, 구동전압 약 ±5V 이상에서도 구동 가능한 OPAMP

예) OPA2134, LME49860, MUSES02, MUSES8920등

일부 OPAMP에서 호환성 문제로 인하여 노이즈가 발생될 경우에는 Windows 볼륨을 약 80% 정도로 설정하여 사용하시는 것을 권장합니다.

예) OPA2604 등



※ 주의 : OPAMP 교체를 하실 경우 OPAMP 방향에 세심한 주의가 필요합니다. 특히 OPAMP 장착을 잘못하여 제품의 손상이나 기능적인 문제가 발생할 경우 보증기간 내에 무상 서비스를 받을 수 없으니 주의하셔서 장착하시기 바랍니다.
