제품 소개
MAYA U5를 구입해 주셔서 대단히 감사합니다.
MAYA U5는 가벼운 무게, 블랙바디의 컴팩트한 사이즈, 편리한 휴대성을 자랑하며 플러그 앤 플레이 지원으로 간단히 USB 포트에 연결하여 사용할 수 있는 다재다능한 멀티미디어용 5.1채널 사운드카드 입니다.
윈도우 기본 드라이버 및 VIA 전용 드라이버 사용가능
데스크탑 PC나 노트북, 넷북 등에서 USB 연결만으로 윈도우즈 및 MAC OS X에서 기본 드라이버가 자동설치 되어 간편하게 MAYA U5를 사용할 수 있으며, 또한 VIA사에서 제공 되는 MAYA U5 윈도우즈 전용 드라이버 설치 시 다양한 음장 효과와 드라이버 패널상에서 사운드 컨트롤을 보다 쉽게 조절 할 수 있습니다.
고성능 오디오 컨트롤러와 코덱칩 탑재 / 안정성 높은 보드 설계
고급 사운드카드에 채용되는 VIA사의 고성능 EnvyUSB USB2.0 FS 오디오 컨트롤러와 높은 퀄리티의 High Definition 오디오 코덱(DAC SNR 110㏈)을 탑재하였으며, 또한 음질의 가장 중요한 부품인 코덱에는 초저노이즈를 구현하는 전용의 정전압 레귤레이터를 탑재하고, 디지털과 아날로그의 완벽한 그라운드 분리설계와 안전성이 보장된 고급 부품들을 채용하여 뛰어난 안정성과 고 음질을 모두 실현하였습니다.
다양한 스피커 지원, 고출력 고음질의 헤드폰 앰프 내장
작은 사이즈에도 불구하고 아날로그 2채널(2.1채널), 4채널, 5.1채널 및 디지털 스피커등 다양한 스피커를 지원하며, 또한 헤드폰 단자 쪽에는 고성능 헤드폰 앰프가 내장 되어져 약150옴대의 고 임피던스 헤드폰 사용 시 에도 충분히 볼륨 확보가 가능 하여 추가적인 외장 헤드폰 앰프가 필요 하지 않습니다.
QSound 및 스테레오 익스팬더(Stereo Expander) 기능 지원
세계적으로 유명한 입체음향 기술인 QSound 기능이 내장 되어져 음악이나 영화 감상 시에 보다 풍부한 입체음향 사운드로 감상이 가능 하며 EQ 조절이 지원되어 자신의 스피커의 부족한 사운드를 채워 줄 수 있습니다. (단, QSound 기능은 Vista 및 Windows 7에서만 지원됩니다.)
또한 스테레오 익스팬더(채널 확장기능) 기능은 2채널 음원을 5.1채널로 확장하여 감상이 가능하게 해줍니다. (아날로그 출력 시 적용됩니다.)

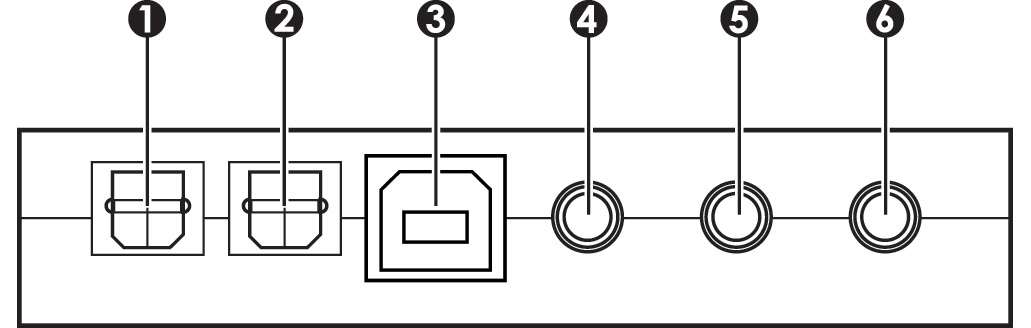

각 연결 단자 구성
① Line In : CD플레이어 MP3플레이어 믹서 등 음향 기기의 스테레오 신호를 입력 받는 단자입니다.
② Mic In : 마이크 모노 신호 입력 단자입니다.
③ 헤드폰 출력 단자 : 헤드폰을 연결해서 사용하는 단자 입니다.
① Digital In : 디지털 신호 입력 단자입니다. (PCM 방식의 오디오 스테레오 신호만 인식가능, DTS, AC3 5.1 채널 신호 인식 안됨)
② Digital Out : 디지털 신호 출력 단자입니다. (AC3,DTS 5.1 채널 디지털 신호 출력 시 동영상 소프트웨어에서 PassThrough 설정이 필요합니다. 설정 방법은 홈페이지 FAQ 메뉴에서 확인 할수 있습니다.)
③ USB 연결단자 : USB 연결 단자 입니다. (안정된 전원공급을 위해 본체에 있는 USB에 직접 연결 합니다.)
④ Front : 전면 스피커 출력 단자 입니다.
⑤ C/W : 중앙 스피커와 우퍼 스피커 출력 단자 입니다.
⑥ REAR : 후면 스피커 출력 단자 입니다.
제품 설치
1. 제품연결
MAYA U5의 USB 단자와 PC나 노트북의 USB 단자에 구입시 동봉된 USB 케이블을 연결해 주시면 됩니다. USB 연결 후 윈도우 상에서는 “MAYA U5”라고 인식 하게 됩니다.
본인의 PC가 아닌 여러 명이 사용하는 PC에서 간단하게 음악 감상이나 마이크 이용 시 굳이 드라이버를 설치하지 않아도 정상적으로 이용 가능 하오니 드라이버 설치 없이 간단하게 사용해 주시면 됩니다.
(단, 내장사운드카드를 사용하고 있는 상태에서 MAYA U5를 연결하였을 때 내장사운드 장치가 기본 장치로 설정되어 MAYA U5에서 출력이 안 나올 수 있으니 내장사운드카드와 같이 사용 시 제어판에 소리 메뉴에서 출력 기본 장치 설정을 확인해 보시기 바랍니다.)
2. 드라이버 설치 (Windows용)
동봉된 드라이버 CD를 CDROM에 넣어주시고 MAYA U5 폴더 안에 있는 Setup.exe를 실행해 주시면 됩니다.(드라이버 CD를 분실 하신 경우 www.audiotrack.co.kr 고객지원 -> 드라이버 자료실에서 Down 받으실수 있습니다) (**제공된 드라이버를 설치하여 사용하시면, QSound, Stereo Expander, AC3 Pass Through 기능 등을 추가로 사용 하실 수 있지만, 시스템의 부하가 더 발생하게 되므로 위의 기능이 필요 없으신 분들은 드라이버 설치 없이 사용하시길 권장 합니다.**)
아래 그림의 순서대로 드라이버 설치를 진행해 주시면 정상적으로 드라이버 설치가 완료되며 드라이버 설치 후 재부팅을 해주시고 사용해 주시면 됩니다.
3. 드라이버 제거 (Windows용)
드라이버 제거를 하실 경우는 드라이버 설치가 된 상태에서 드라이버 Setup.exe 실행해 주거나 제어판 -> 프로그램 제거에서 VIA 플랫폼 장치 관리자를 실행해 주셔서 삭제해 주시면 됩니다.
아래의 그림과 같은 순서로 드라이버 제거를 해주시면 됩니다.
1. Master 볼륨 조절 : 전체 볼륨을 조절 합니다.
2. Master 음소거 : 체크해주실 경우 전체 볼륨을 음 소거 시킬 수 있습니다.
3. Set Default : 출력, 입력 장치들의 기본 장치 또는 기본 통신 장치 설정을 바꾸어 줍니다. (기본, 기본 통신 장치 설정 시 장치를 선택 후 Set Default을 클릭해 주시면 설정 됩니다.)
4. 오른쪽으로 패널이 열리면서 메뉴들을 보여 줍니다.
5. Advanced Option : 패널의 언어를 바꾸어 주시거나 바탕화면 오른쪽 하단의 작업 표시줄에 패널의 아이콘의 표시 유, 무를 설정할 수 있습니다.
6. INFORMATION : 드라이버 버전과 윈도우 버전, 다이렉트 X 버전, 컨트롤패널 버전 등을 확인할 수 있습니다.
7. 패널을 종료 합니다.
1. 아날로그 스피커 설정 메뉴 입니다.
2. 아날로그 스피커 설정 메뉴 볼륨
3. Front : Front(전면) 스피커의 볼륨을 조절 합니다.
4. C/LFE : C/W(센터/우퍼) 스피커의 볼륨을 조절 합니다.
5. Side : Rear(후면) 스피커의 볼륨을 조절 합니다.
6. 좌우 볼륨을 동시에 조절 할지 따로 조절 할지 설정할 수 있습니다.
1. Default Format : 샘플레이트값과 비트값을 설정합니다.
2. Sample Rate : 아날로그 출력의 샘플레이트 값을 설정합니다.
3. Bit Depth : 아날로그 출력의 비트값을 설정합니다.
1. SPDIF Out : 디지털 출력의 설정 메뉴 입니다.
2. Volume Control : 디지털 출력의 볼륨 조절 메뉴입니다.
3. 디지털 출력 볼륨을 조절 합니다.
4. 좌우 볼륨을 동시에 조절 할지 따로 조절 할지를 설정할 수 있습니다.
1. Digital In : Digital In 설정 메뉴입니다.
2. Volume Control : Digital In의 볼륨 조절 메뉴 입니다.
3. REC Volume : 디지털 입력 볼륨을 조절 합니다.
4. 좌우 볼륨을 동시에 조절 할지 따로 조절 할지를 설정할 수 있습니다.
1. Line In : Line In 설정 메뉴입니다.
2. Volume Control : 외부 스테레오 출력기기 사용 시 라인 인 볼륨 조절 메뉴 입니다.
3. REC Volume : Line In 입력 볼륨을 조절 합니다.
4. Volume : 라인 인 모니터 볼륨을 조절 합니다.
5. 좌우 볼륨을 동시에 조절 할지 따로 조절 할지를 설정할 수 있습니다.
6. 음 소거 : 라인 인 기능을 음소거 합니다. (**깨끗한 음질의 출력을 위해 라인 인을 사용하지 않을 때에는 노이즈의 유입을 차단하기 위해 음소거를 해 주시기 바랍니다.**)
■ 스테레오 믹스기능 사용 방법
바탕화면 오른쪽 하단 작업 표시 줄의 스피커를 마우스 오른쪽 키로 눌러서 녹음장치를 띄워주거나 제어판에서 소리 메뉴에서 녹음으로 들어가시면 아래 그림과 같이 마우스 오른쪽 키를 눌러서 사용할 수 없는 장치 표시를 체크해 주시고, 스테레오 믹스를 마우스 오른쪽 키로 클릭해 주시고 사용을 적용해주시기 바랍니다.
1. Other : 각 소스들의 볼륨를 조절 해주실 수 있습니다.
2. 웨이브, SW 합성. CD 플레이어 볼륨을 조절 하실 수 있습니다.
3. 좌우 볼륨을 동시에 조절 할지 따로 조절 할지를 설정할 수 있습니다.
4. 각 소스들을 음소거 시킬 수 있습니다.
*아래는 윈도우즈 XP 기본 볼륨 제어 패널입니다.*
(옵션에서 고급컨트롤에 체크하시면 아래와 같이 Microphone에 고급메뉴가 나타납니다.)
옵션->속성->재생 선택 시 패널
1. 스피커 볼륨 : 멀티 채널 스피커 사용시 각각 스피커의 볼륨을 조절 하실 수 있습니다.
2. 마이크 입력의 레벨을 증폭 시킬수 있습니다.
옵션->속성->녹음 선택 시 패널
위 패널의 고급 메뉴를 눌러 주시면 아래 그림과 같은 메뉴가 활성화 됩니다.
위 그림과 같이 AGC(Amplifier Gain Control) 적용해 주시면 +30㏈로 마이크 볼륨이 증폭 됩니다.
*Mac OS X에서 MAYA U5 사용시
별도의 드라이버 설치 없이 바로 USB만 연결해 주시면 사용이 가능 하십니다.
※별도의 드라이버는 제공하지 않습니다.

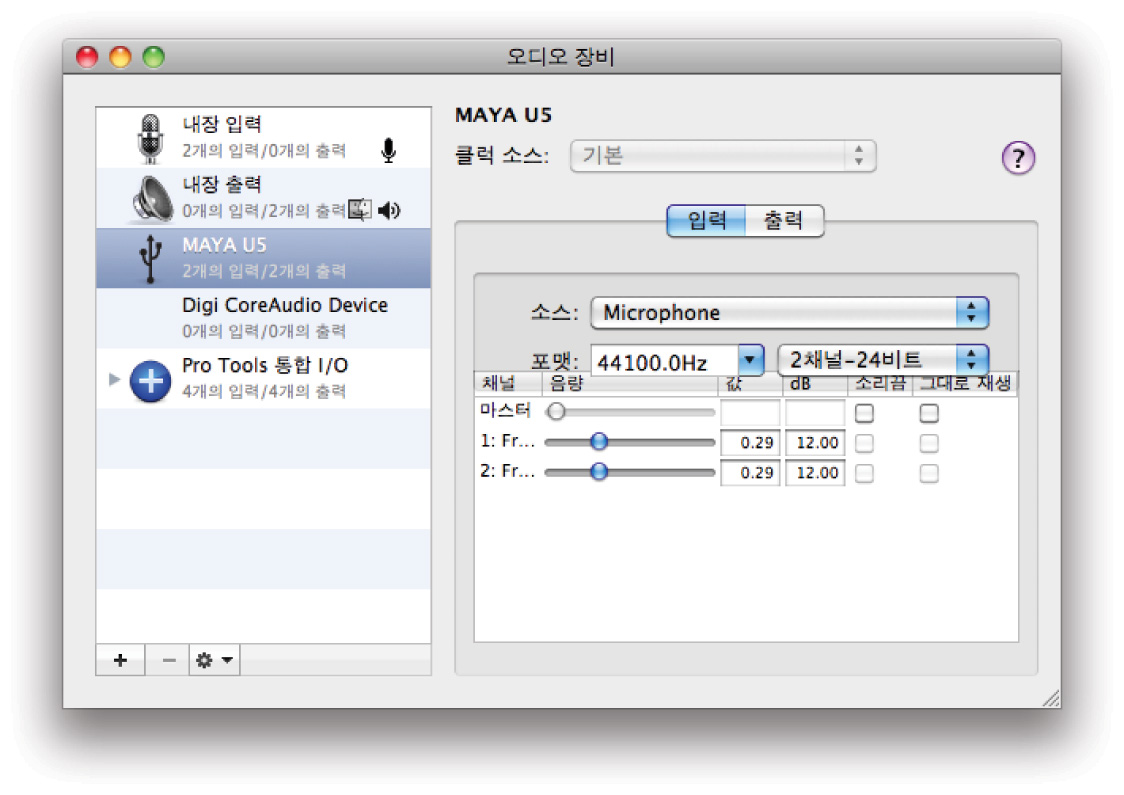

아래의 그림과 같이 패널에서 상세한 입/출력 설정이 가능 합니다.
사용시 주의사항
• 출력을 5.1채널 24bit로 설정 시에는 입력은 16bit로 설정하셔야 합니다. (입력을 24bit로 설정하시게 되면 USB의 허용 대역폭을 초과 하게 되어 정상적으로 동작 할 수 없습니다.)
• 키보드, 마우스 혹은 기타 장치가 MAYA U5와 동일한 USB HUB에 연결되면 사용 가능한 USB 대역폭이 줄어들어 최대 성능 및 기능에 제약을 받게 되고 오류가 발생 될 수 도 있으므로 USB PORT를 옮겨서 단독으로 USB HUB에 연결하여 사용하시길 권장합니다.
* USB HUB의 연결 상태 확인은 제어판->장치관리자->범용 직렬 버스 컨트롤러에서 확인 하실 수 있습니다. ('전원' 탭에 500 mA로 연결된 'USB Composite Device'가 MAYA U5의 연결장치명입니다.)
(인텔칩셋 / 윈도우 7 에서 캡쳐된 이미지입니다. AMD 칩셋이나 윈도우 XP / VISTA의 경우 약간 다를 수 있으나 대동소이합니다.)
시스템 요구 사항 / 제품 사양
시스템 요구사항
ㆍUSB : Rev. 1.1/2.0에 대응하는 USB포트를 표준 장착한 데스크탑 또는 노트북 컴퓨터
ㆍCPU : Pentium 4 1.8G 이상
ㆍRAM : 512MB 이상
ㆍ운영체제 : Windows XP/VISTA/7/8/10, Mac OS X
제품 사양
ㆍ인터페이스 : USB 인터페이스 (1.1/2.0 호환)
ㆍ아날로그 입력 : 마이크 입력(+30㏈ 증폭기능) 및 라인 입력(3.5mm 스테레오 미니)
ㆍ아날로그 출력 : 5.1채널(Front,Center/Woofer,Rear) 스피커 출력(3.5mm 스테레오미니) / 헤드폰 출력(3.5mm 스테레오미니)
ㆍ다이내믹 레인지 : DAC SNR 110㏈, ADC SNR 100㏈
ㆍ디지털 출력 / 방식 : Optical / PCM, AC3 PassThrough(Windows XP/VISTA/7 지원)
ㆍ디지털 입력 / 방식 : Optical / PCM
ㆍ대응 주파수 : 16bit/24bit, 44.1㎑/48㎑ (최대 24bit/48㎑지원)
※ 윈도우 7에서 24bit 설정은 드라이버 설치 후 적용됩니다.
ㆍ전력공급 : USB 버스파워
ㆍ대응 OS : Windows XP/VISTA/7/8/10, Mac OS X
ㆍ크기 / 중량 : 100mm(W) X 60mm(D) X 20mm(H) / 80g
서비스 안내
제품 보증기간은 구입일로부터 2년입니다.
■ 구입일자 확인은 제품 구입시 영수증을 참고로 하며, 영수증 증명이 불가능할 경우 제품 제조일로부터 산정합니다.
■ 제품의 무상 서비스 기준은, 제품보증기간 이내에 정상적인 사용시 고장 발생한 경우에만 무상으로 처리됩니다. 제품보증기간 이내더라도 천재지변(낙뢰, 화재, 침수 등)이나 제품의 개조, 사용자 부주의나 과실 등으로 인한 제품 고장 및 파손은 유상으로 처리가 되니 이점 유념하시기 바랍니다.
■ 제품보증기간 내에 고장이 발생한 경우, 우편이나 택배 등을 이용하여 A/S를 받으실 수 있으며 고객지원센터로 직접 방문하셔서 A/S를 받으실 수 있습니다.
■ 우편이나 택배 이용시 A/S 안내
1) 제품보증기간 이내에 A/S 받으실 경우 운송 비용은, 고객지원센터로 제품을 보내주실 때만 부담하시면 됩니다.
2) 구입 후 일주일 이내의 초기 불량에 한하여 왕복 택배비용을 저희가 부담해 드립니다. (영수증을 반드시 첨부해 주세요)
3) 기타 오토바이 퀵서비스 등을 이용하실 경우, 운송 비용은 전액 소비자 부담입니다.
4) 우편/택배로 제품을 보내실 때는 연락 가능한 전화 번호와 증상을 반드시 기재하여 주시기 바랍니다.
■ 사용문의 및 제품관련 기술상담 등은 오디오트랙 홈페이지 QnA 게시판을 이용하시거나 전화상담을 통해 받으실 수 있습니다.
■ 고객지원센터
인천광역시 남구 주염로 58, 주안시범공단 761호 (주안동) Tel. 032)876-9420
